En los equipos industriales, una conexión eléctrica estable no solo se trata de corriente y voltaje. También se trata de protección, durabilidad, seguridad y fiabilidad a largo plazo. Las máquinas suelen trabajar en entornos con polvo, vibración, humedad, aceite, cambios de temperatura y mantenimiento frecuente. Un conector de plástico estándar puede no ser lo suficientemente resistente para estas condiciones.
Aquí es donde el conector de alta resistencia se vuelve importante.
Un conector de alta resistencia es un conector industrial robusto diseñado para proporcionar conexiones seguras de alimentación, señal o control en entornos exigentes. En comparación con los conectores comunes, normalmente cuenta con una carcasa más resistente, una estructura de bloqueo fiable, insertos reemplazables y mejor protección contra polvo, agua y tensión mecánica.
Entre los diferentes tipos de conectores industriales rectangulares, el conector de alta resistencia de la serie HA es una de las opciones más utilizadas para conexiones compactas de alimentación industrial. Está disponible habitualmente en configuraciones como 3+PE, 4+PE, 5+PE y 7+PE, lo que lo hace adecuado para maquinaria, equipos de automatización, armarios de control, sistemas de distribución de energía y dispositivos industriales exteriores.
Esta guía explica qué es un conector de alta resistencia, cómo están estructurados los conectores de la serie HA y cómo elegir el conector adecuado para su aplicación.
Un conector de alta resistencia, también llamado conector industrial rectangular, es un sistema de conexión diseñado para condiciones de trabajo industriales exigentes. Normalmente combina una carcasa metálica, un inserto aislante, contactos metálicos, prensaestopas de cable, junta de sellado y una palanca de bloqueo.

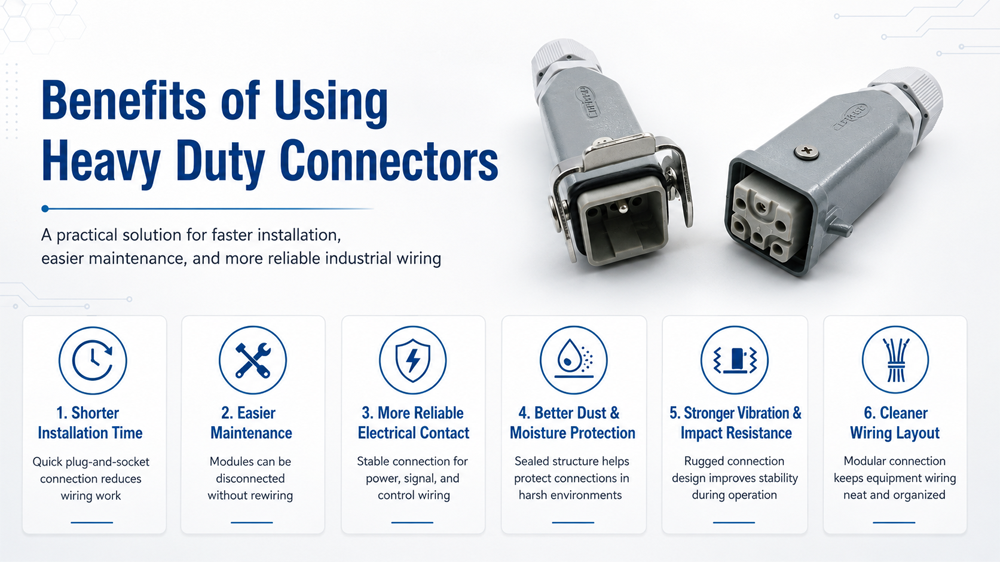

El propósito principal de un conector de alta resistencia es hacer que el cableado sea más fácil, seguro y fiable. En lugar de conectar cables directamente al equipo cada vez, los usuarios pueden conectar y desconectar líneas de alimentación o señal mediante un sistema protegido de enchufe y toma.
Esto es especialmente útil para máquinas modulares, armarios de control, líneas de producción y equipos que requieren mantenimiento periódico. Cuando un módulo de máquina necesita ser reemplazado o trasladado, el conector puede desconectarse rápidamente sin volver a cablear todo el sistema.
Para los usuarios industriales, esto significa:
Debido a estas ventajas, los conectores de alta resistencia se utilizan ampliamente en equipos de fabricación, sistemas de automatización, robótica, máquinas de embalaje, máquinas CNC, equipos ferroviarios, armarios eléctricos y dispositivos industriales exteriores.

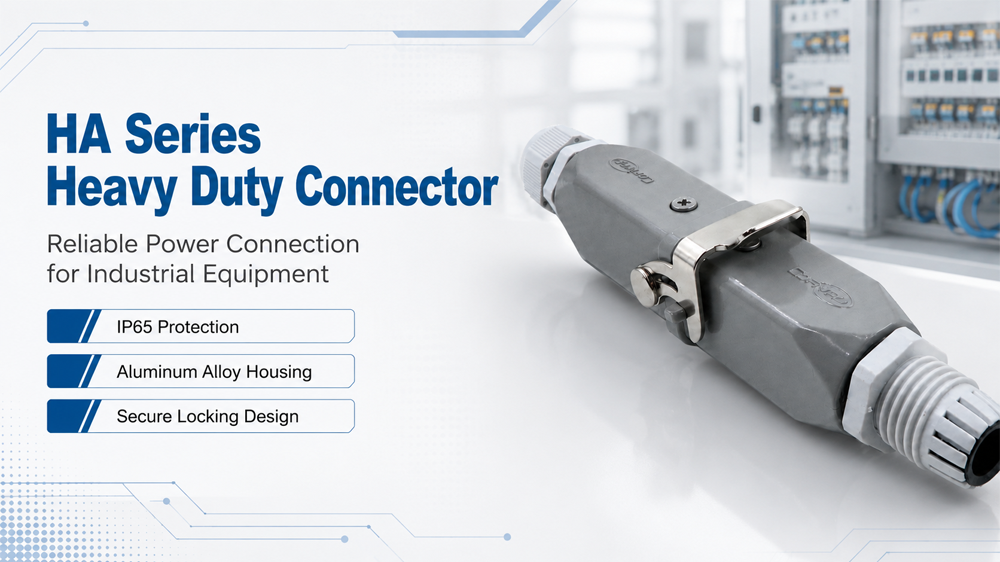

El conector de la serie HA es un tipo compacto y práctico de conector de alta resistencia. Está diseñado para cableado industrial de alimentación y control donde el espacio es limitado pero se requiere una conexión segura.
En comparación con series de conectores de alta resistencia más grandes, los conectores de la serie HA son más pequeños y fáciles de instalar. Se utilizan con frecuencia para conexiones de baja a media potencia, cableado de equipos e interfaces compactas de máquinas.

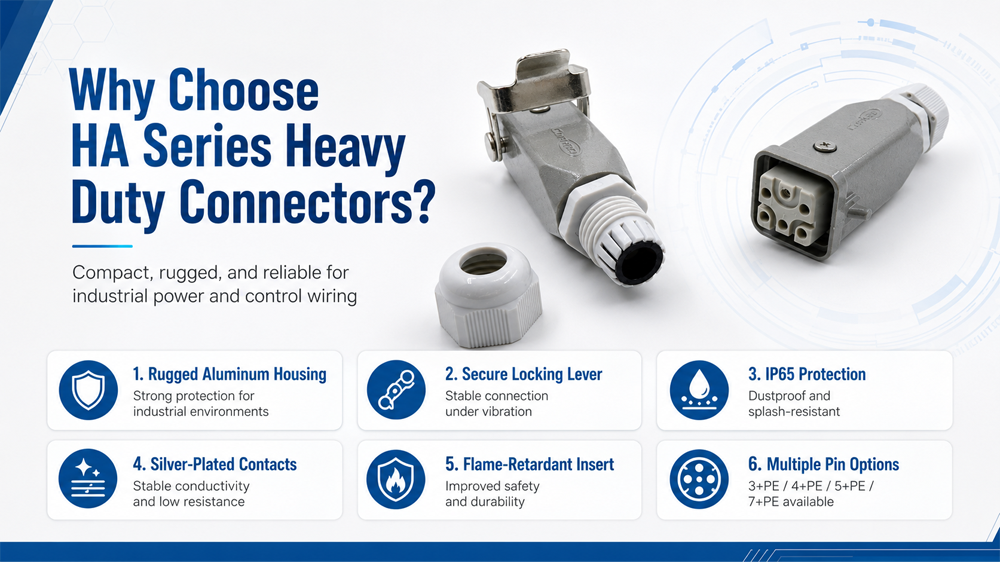

Un conector típico de la serie HA ofrece varias ventajas importantes:
1. Carcasa robusta de aluminio
La carcasa exterior suele estar fabricada con aleación de aluminio fundido. Esto proporciona al conector una mayor resistencia mecánica que los conectores de plástico comunes. Ayuda a proteger el inserto interno y los contactos contra impactos, presión y daños ambientales.
2. Palanca de bloqueo segura
La estructura metálica de bloqueo mantiene el enchufe y la toma firmemente conectados. Esto es especialmente importante en equipos con vibración o movimiento. Un sistema de bloqueo estable ayuda a evitar desconexiones accidentales durante el funcionamiento.
3. Protección IP65
Muchos conectores de la serie HA están diseñados con protección IP65 cuando se ensamblan correctamente con una carcasa, junta y prensaestopas adecuados. Esto ayuda a proteger la conexión contra polvo y salpicaduras de agua, haciéndola adecuada para entornos industriales.
4. Contactos plateados
Los contactos plateados ayudan a mejorar la conductividad y reducir la resistencia de contacto. Esto hace que la conexión sea más estable, especialmente en aplicaciones donde la transmisión fiable de corriente es importante.
5. Inserto retardante de llama
El inserto aislante suele estar fabricado con material retardante de llama. Esto ayuda a mejorar la seguridad y la estabilidad dentro del cuerpo del conector.
6. Múltiples opciones de pines
Los conectores de la serie HA están disponibles en diferentes configuraciones de polos, como 3+PE, 4+PE, 5+PE y 7+PE. Esto ofrece a los ingenieros y compradores más flexibilidad al elegir un conector para diferentes requisitos de cableado.

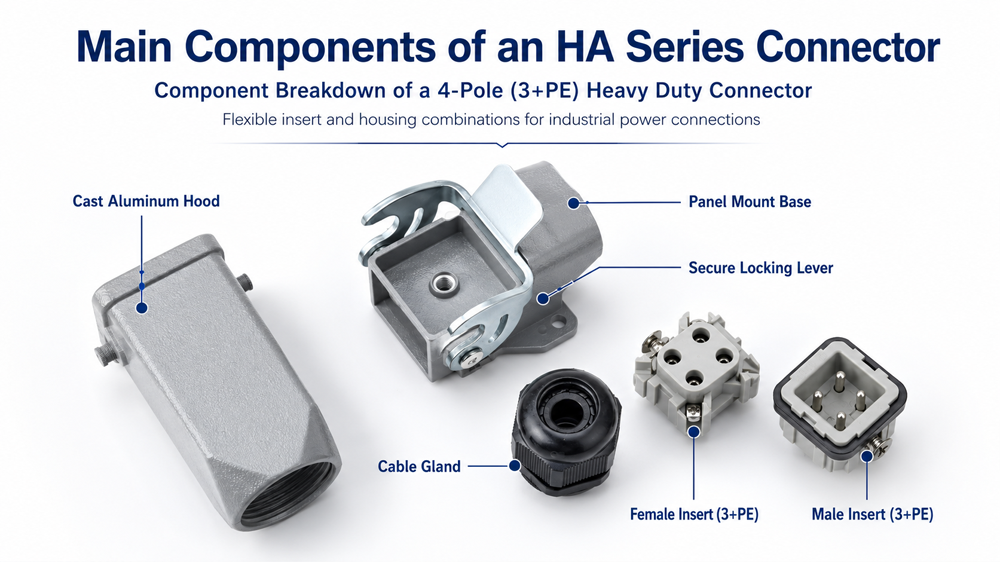

Un conector completo de alta resistencia de la serie HA suele incluir varias piezas clave.
La carcasa es la cubierta metálica exterior del conector. Protege el inserto interno y los contactos contra el polvo, la humedad, los impactos y el estrés mecánico. La carcasa también proporciona la estructura de montaje y bloqueo.
Para aplicaciones industriales, se utiliza comúnmente una carcasa de aleación de aluminio fundido porque es resistente, ligera y adecuada para entornos hostiles.
El inserto es la pieza aislante que sostiene los contactos. Los conectores de la serie HA suelen utilizar un inserto macho y un inserto hembra. Estas dos piezas encajan entre sí para crear la conexión eléctrica.
El diseño del inserto mantiene cada contacto en la posición correcta y ayuda a evitar cortocircuitos entre terminales.
Los contactos son las piezas conductoras del conector. Transfieren energía o señales de un lado al otro. Para los conectores de la serie HA, se utilizan comúnmente contactos de aleación de cobre con recubrimiento de plata para proporcionar una conductividad estable.
Según el modelo, los contactos pueden utilizar terminación con tornillo o terminación por engaste.
El prensaestopas para cable se instala donde el cable entra en la carcasa. Ayuda a sujetar firmemente el cable y mejora el rendimiento del sellado. Un buen prensaestopas puede reducir la tensión de tracción del cable y ayudar a evitar que el polvo o la humedad entren en el conector.
La palanca de bloqueo mantiene el conector cerrado y seguro. Esta es una de las características más reconocibles de los conectores de alta resistencia. En entornos industriales, un bloqueo fiable es importante porque las vibraciones o los movimientos pueden aflojar los conectores convencionales.
La junta de sellado ayuda a mejorar la protección contra el agua y el polvo entre las piezas de acoplamiento. Cuando el conector está correctamente ensamblado, la junta ayuda al conector a lograr una mejor protección ambiental.

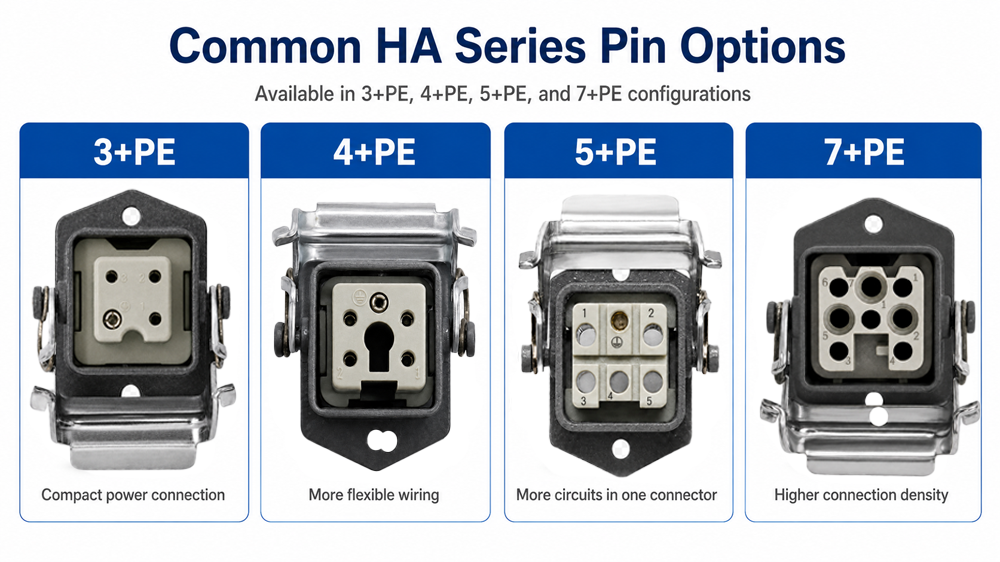

Una razón por la que los conectores de la serie HA son populares es que ofrecen diferentes configuraciones de polos. “PE” significa tierra de protección, también conocida como contacto de puesta a tierra.
Un conector 3+PE incluye tres contactos de trabajo más un contacto de tierra de protección. Se utiliza comúnmente para conexiones de alimentación compactas donde se requiere conexión a tierra.
Esta opción es adecuada para cableado eléctrico industrial sencillo, máquinas pequeñas y módulos de equipos.
Un conector 4+PE proporciona cuatro contactos de trabajo más un contacto de tierra de protección. Ofrece más flexibilidad de cableado que 3+PE y se utiliza a menudo en aplicaciones industriales de control y alimentación.
Un conector 5+PE es adecuado cuando se necesitan más circuitos en un solo conector. Puede ayudar a reducir la complejidad del cableado y hacer más limpia la instalación de equipos.
Un conector 7+PE proporciona más puntos de conexión en una carcasa compacta. Es útil para equipos que requieren múltiples líneas de alimentación o control y que aún necesitan una estructura de conector industrial segura.
Al elegir entre estas opciones, los compradores deben comprobar el número de cables, la corriente nominal, la tensión nominal, el espacio de instalación y el método de terminación.

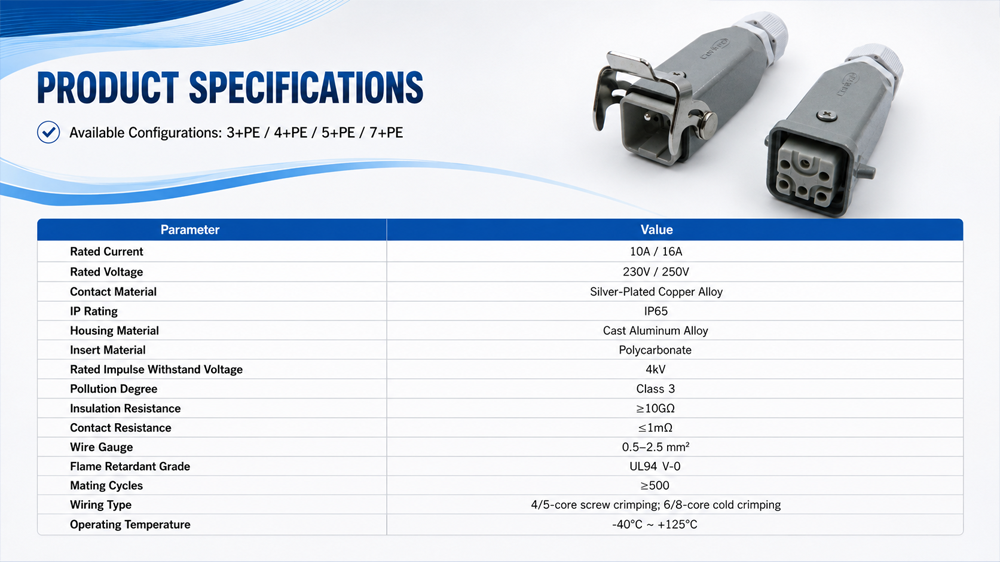

Antes de elegir un conector de alta resistencia, es importante comprobar las principales especificaciones técnicas. Diferentes aplicaciones pueden requerir diferentes valores nominales del conector.
La corriente nominal indica cuánta corriente puede transportar el conector de forma segura. Para los conectores de la serie HA, las corrientes nominales habituales incluyen 10A o 16A, dependiendo de la configuración de polos y del diseño de los contactos.
Elija siempre un conector con una corriente nominal que coincida o supere los requisitos de su aplicación.
La tensión nominal es otro parámetro importante. Los conectores de la serie HA se utilizan a menudo para cableado industrial de alimentación y control de baja tensión. Las tensiones nominales comunes incluyen 230 V o 250 V, dependiendo del modelo específico.
Para entornos industriales, el nivel de protección es muy importante. Un conector de alta resistencia IP65 puede ayudar a proteger contra el polvo y las salpicaduras de agua cuando se instala correctamente. Esto lo hace adecuado para muchas aplicaciones industriales interiores y exteriores.
Una carcasa de aleación de aluminio fundido proporciona mayor durabilidad y protección mecánica. Es una buena opción para maquinaria, equipos de automatización y condiciones de trabajo exigentes.
Los contactos de aleación de cobre niquelados se utilizan comúnmente para lograr una conductividad estable y una baja resistencia de contacto. Para los compradores, este es un punto de venta importante porque la calidad de los contactos afecta directamente a la fiabilidad eléctrica.
Los conectores de la serie HA pueden utilizar terminación con tornillo o terminación por engaste. La terminación con tornillo es conveniente para la instalación y el mantenimiento. La terminación por engaste puede proporcionar una conexión estable cuando se ensambla con las herramientas adecuadas.
Los conectores industriales pueden enfrentarse a temperaturas altas o bajas durante el funcionamiento. Un amplio rango de temperatura de funcionamiento, como -40 °C a +125 °C, ayuda a mejorar la fiabilidad en diferentes entornos de trabajo.

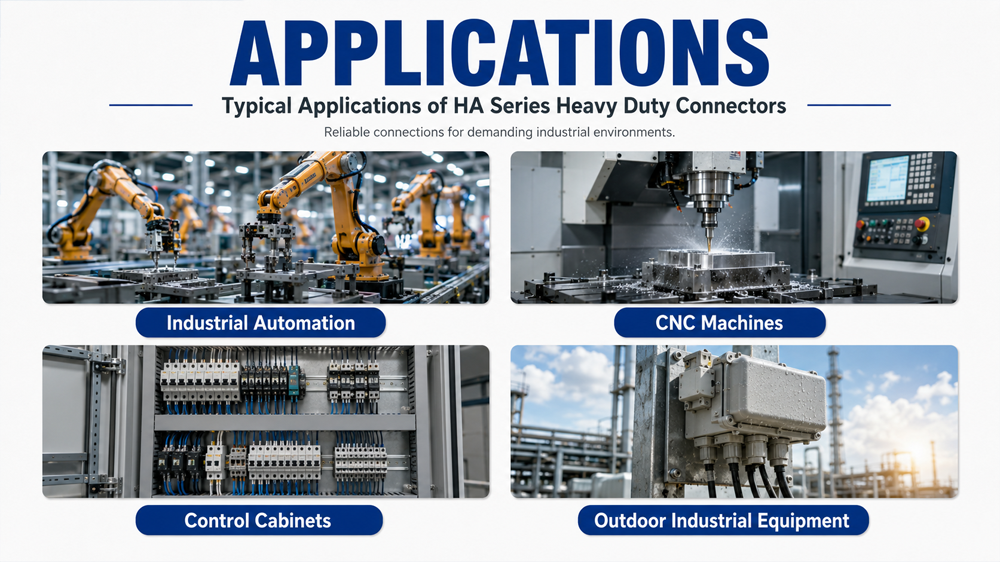

Los conectores de alta resistencia de la serie HA se utilizan ampliamente en sistemas industriales de alimentación y control. Su tamaño compacto y estructura resistente los hacen adecuados para muchos tipos de equipos.
Las aplicaciones comunes incluyen:
Por ejemplo, en una línea de producción automatizada, diferentes módulos de máquinas pueden necesitar conectarse y desconectarse durante la instalación o el mantenimiento. El uso de un conector de alta resistencia puede hacer que este proceso sea más rápido y seguro.
En un armario de control, los conectores de la serie HA pueden ayudar a organizar el cableado y hacer que las conexiones de equipos externos sean más limpias. En lugar de utilizar múltiples cables sueltos, el conector proporciona una interfaz estructurada y protegida.
Para equipos exteriores, la carcasa IP65 y el prensaestopas para cables pueden ayudar a proteger la conexión contra el polvo y las salpicaduras de agua, mejorando la fiabilidad a largo plazo.
Para elegir el conector de alta resistencia de la serie HA adecuado, puede seguir un sencillo proceso de selección.
Primero, confirme el número de cables que necesita. Si su aplicación requiere tres cables de trabajo más conexión a tierra, un conector 3+PE puede ser suficiente. Si necesita más circuitos, elija 4+PE, 5+PE o 7+PE.
Segundo, compruebe los requisitos de corriente y tensión. Asegúrese de que la capacidad nominal del conector coincida con su equipo. No elija un conector solo por su apariencia.
Tercero, considere el entorno de trabajo. Si el conector se utilizará en condiciones de polvo, humedad o exteriores, elija una carcasa con la protección IP adecuada.
Cuarto, compruebe el método de instalación. Algunas aplicaciones necesitan montaje en panel, mientras que otras necesitan una conexión de cable a cable. Asegúrese de que la cubierta, la base, el inserto y el prensaestopas para cables coincidan con su diseño de instalación.
Quinto, elija el método de cableado adecuado. La terminación con tornillo es sencilla y conveniente, mientras que la terminación por engaste puede ser preferible para un ensamblaje estable en producción en masa.
Finalmente, compruebe si el conector necesita requisitos especiales como material ignífugo, resistencia a la niebla salina, contactos plateados o un amplio rango de temperatura.
Después de revisar estos factores de selección, puede consultar nuestros [Conectores resistentes HA Series Heavy Duty] para comparar las configuraciones disponibles y elegir la solución adecuada para su aplicación industrial.
Cuando adquiere conectores resistentes, la diferencia entre un proveedor y un socio se reduce a cuatro aspectos: certificaciones, flexibilidad, velocidad y cantidades mínimas.
Todos los conectores OLINK HA Series se envían con certificación CE y RoHS, cubriendo las directivas europeas EMC/LVD y las restricciones sobre sustancias peligrosas. Sin frases vagas como "cumple con los estándares": proporcionamos la documentación por adelantado. Si su equipo se envía a Europa, Norteamérica o el Sudeste Asiático, nuestras certificaciones ya están disponibles.
La mayoría de los proveedores de conectores resistentes imponen cantidades mínimas elevadas. Aquí no. OLINK comienza con un MOQ de solo 10 piezas en todas las configuraciones de HA Series: 3+PE, 4+PE, 5+PE y 7+PE. Tanto si está creando un prototipo de un único armario de control como si está validando un nuevo diseño de máquina, no necesita comprometerse en exceso antes de estar preparado.
Mantenemos un inventario considerable en toda la gama HA. Los pedidos estándar se envían en un plazo de 10 días laborables. No espere semanas a la programación de producción: los conectores están disponibles en almacén, probados y listos para usar. Para proyectos urgentes, consulte nuestras opciones de cumplimiento exprés.
¿Necesita un número de pines no estándar? ¿Un conjunto de cable personalizado con un calibre y una longitud de cable específicos? ¿Un acabado de carcasa modificado o una configuración de prensaestopas? OLINK fabrica según sus especificaciones. Nuestro equipo de ingeniería interno gestiona diseños personalizados de pines, arneses de cables preensamblados y configuraciones de conectores a medida, para que obtenga exactamente lo que requiere su equipo, no un compromiso.
Cada conector OLINK HA Series incluye:
Un conector resistente no es una pieza genérica. En un entorno donde el polvo, las vibraciones y la humedad son realidades diarias, el conector es el único punto de fallo que no puede permitirse pasar por alto.
La HA Series cumple con los fundamentos: diseño compacto, carcasa de aluminio, sellado IP65 y la flexibilidad de pines (3+PE a 7+PE) para manejar la mayoría del cableado industrial de alimentación y control sin complicar en exceso su lista de materiales.
Pero los fundamentos por sí solos no determinan una decisión de suministro. Lo importante es si puede obtenerlos certificados, rápidamente, en pequeños lotes y fabricados según sus especificaciones exactas.
Ahí es donde entra OLINK:
Si su equipo requiere un conector en el que pueda confiar en la planta de producción y un proveedor en el que pueda confiar con los plazos, solicite una cotización o envíenos sus especificaciones.
