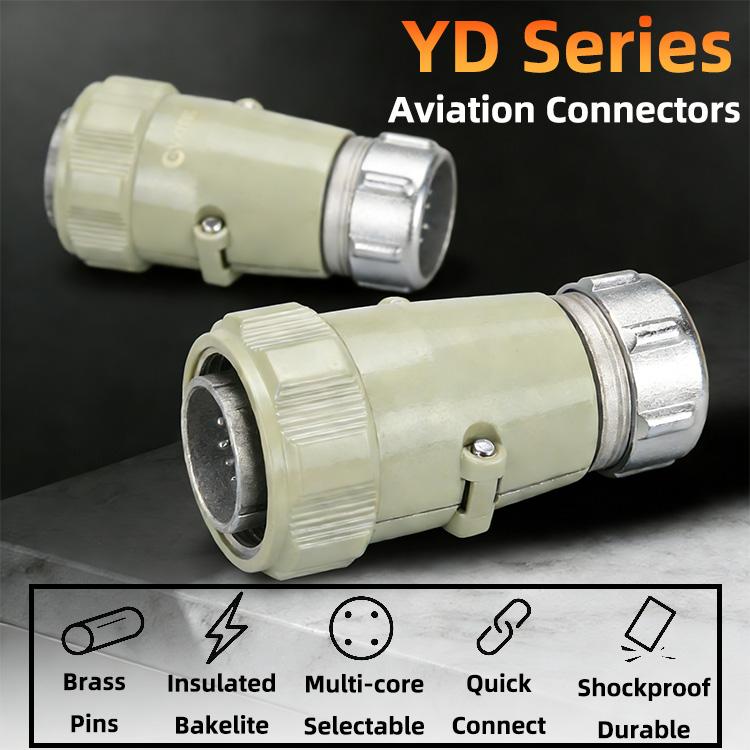

El conector de la serie YD, su forma es recta, curva, la estructura blindada se puede instalar con una manguera de metal, la estructura no blindada se puede fijar con cable redondo
Marca:
OLINKArtículo No.:
OL-YDPago:
Wire transfer, PayPal, Western Union, AlipayOrigen del producto:
ChinaColor:
Green, BlackStock de mercancías:
50000Puerto de embarque:
Xiamen, NingboTiempo de espera:
7Conector de metal de alto voltaje serie YD a prueba de agua

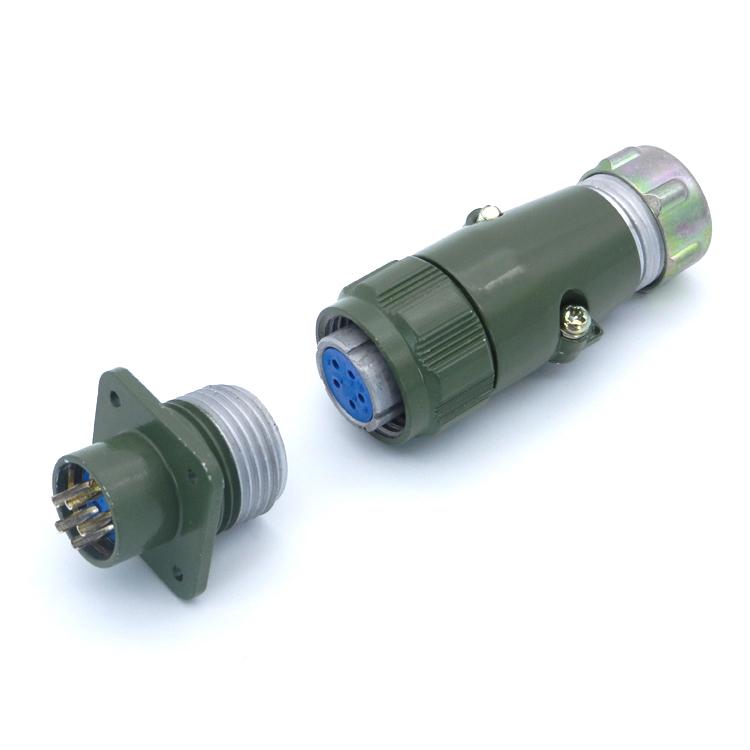

Característica de metal circular conector
Diferentes tamaños de carcasa: hay 20, 28, 32, 40, 48, 50 (mm) seis tipos. El diámetro de contacto tiene 1.5, 2.5, 3.5, 5.5 y 10 (mm) que pueden cumplir con los requisitos de diferentes corrientes de trabajo.
Se puede elegir el tipo recto y de codo.
Especificación de Metal de la serie YD conector
| Rango de temperatura: | -45 ℃ ~ + 85 ℃ | Humedad: | 40 ℃ 93% |

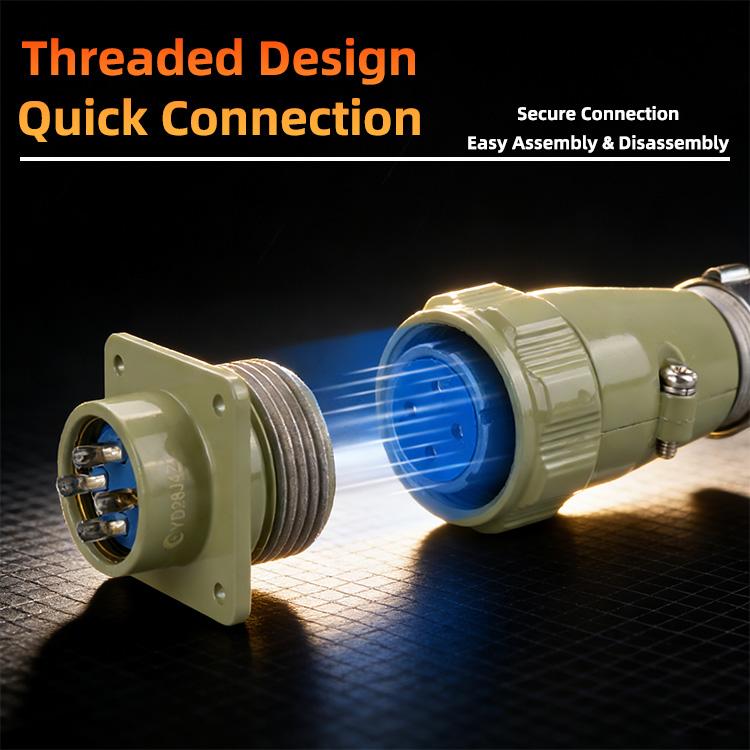

| Modo de conexión: | Atornille | Conmoción: | 10-500 Hz, aceleración 100 m / s² |
Impacto: | 40 ~ 80 veces / min, Aceleración 400m / s² | Vida: | 500 veces |
| Voltaje nominal: | 500 V | Voltaje que soporta: | 1500 V |
| Diámetro del pasador (mm): | 1,5 | 2,5 | 3,5 | 5.5 | 10 | |
| Resistencia de contacto (mΩ): | 2,5 | 1 | 0,5 | 0,3 | 0,2 | |
Corriente nominal (A) | Numero de contactos 1-20 | 10 | 25 | 50 | 100 | 150 |
Numero de contactos 21-30 | 8 | 20 | 40 | 80 | 120 | |
| Numero de contactos 131-48 | 7 | 17,5 | 35 | 70 | 100 | |
Código de pedido de conectores de cable de metal
| Número | Funciones y contenidos clasificados | Marcas | |
| 1 | Tipo de conector circular | YD | |
| 2 | Diámetro correspondiente del enchufe y el panel （mm) 20, 28, 32, 40, 48, 50 | Marque el tamaño del diámetro | |
| 3 | Masculino | J | |
| Mujer | K | ||
| 4 | Número de contacto | Marque el número de pin | |
| 5 | Enchufe | Z | |
| Enchufe | T | ||
| 6 | Derecho | Conducto de metal flexible | P |
Tipo de cable | Q | ||
Tipo de flexión | Conducto de metal flexible | R | |
| Tipo de cable | S | ||
| 7 | Modelo de junta impermeable | PG21 | |
P.ej: YD28K7TP- 28 mm de diámetro, hembra, 7 pines, enchufe, conducto de metal flexible.
YD28J4Z- 28 mm de diámetro, macho, 4 pines, enchufe
YD28J 4ZP-2 8 mm de diámetro, masculino,4 clavija, enchufe de acoplamiento
El lugar del agujero arregla (Cumpla con la dirección del pasador)
Aplicación de conector
Es ampliamente utiliza el circuito de conexión del circuito de potencia y control del equipo electromecánico, y tiene un dispositivo de puesta a tierra, que es a prueba de polvo e impermeable.
