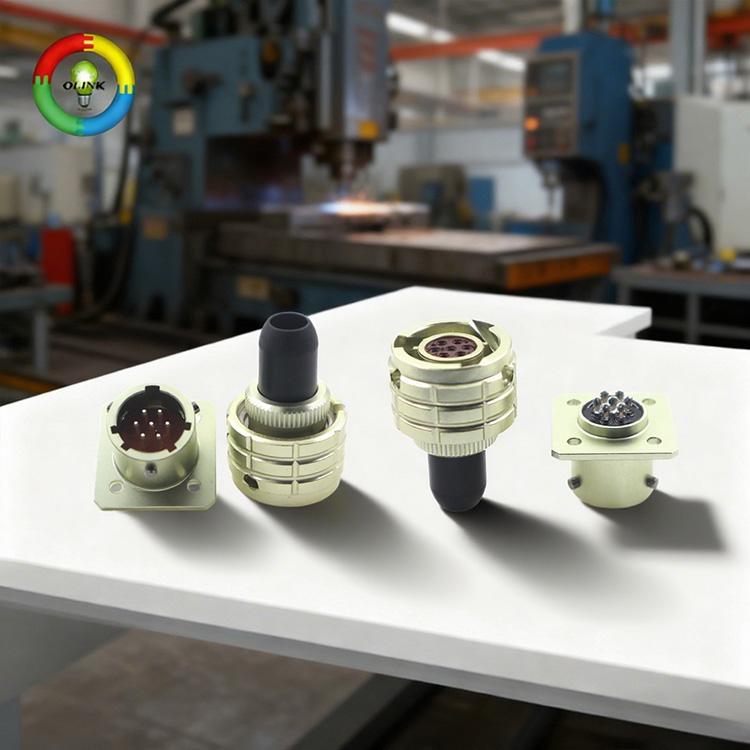

Secure Bayonet Power Connector - For Industrial Battery Management Systems, Industrial Automation Lines

Conector de bayoneta de alimentación de CA de 4 pines para automatización, celdas de batería circulares metálicas, especificación militar para aviación e industria, especificación militar

SST (Seguridad y Salud en el Trabajo) El conector en serie se desarrolló de acuerdo con el tipo ruso Ohц-b C-1(2), ampliamente utilizado en circuitos de corriente continua y alterna, la forma de conexión es bayoneta, receptáculo sin cola, enchufe con cola recta de plástico.

Marca:
OLINK
Artículo No.:
OHS
Pago:
T/T
Origen del producto:
China
Color:
Gold
La orden mínima:
10
Tiempo de espera:
10

Pregunte ahora

Introducción del producto

INTRODUCCIÓN DEL PRODUCTO
El conector de la serie OHS se desarrolló de acuerdo con el tipo ruso Ohц-b C-1(2), ampliamente utilizado en circuitos de corriente continua y alterna, la forma de conexión es bayoneta, receptáculo sin cola, enchufe con cola recta de plástico.

PARÁMETROS DEL PRODUCTO

Material de la concha	aleación de aluminio	Tipo de conexión	Conexión roscada
Método de cableado	Soldadura	Temperatura de funcionamiento	-60℃~+85℃
Tensión nominal	250 V	Resistencia de contacto	≤5 mΩ
Vibración	1-5000 Hz 20 g	Resistencia de aislamiento	≥1000 MΩ
Choque	1000 g (una sola vez), 100 g (varias veces)	Diámetro de contacto	Φ1,0 mm

VOLTAJE Y CORRIENTE DE FUNCIONAMIENTO

Concha No.	Número de contactos	Corriente de trabajo (A)	Tensión de funcionamiento (V)
10	4	3.7	250 V
12	7	3.1	250 V
14	10	3.0	250 V
18	19	2.1	250 V
22	32	1.8	250 V
27	50	1.5	250 V

NOMENCLATURA Y CÓDIGOS DE PRODUCTO

Nota: Si necesita planos detallados a escala, póngase en contacto con nuestro servicio de atención al cliente para una consulta. ¡Le proporcionaremos respuestas profesionales!
