Conectores circulares militares FQ se cumplen con los estándares de administración de la industria de componentes del Ministerio de industria electrónica D24Q / RE008-84.
Son ampliamente utilizados en la conexión eléctrica entre equipos electrónicos.
Artículo No.:
OL-FQPago:
Wire transfer, Paypal, Western Union, AlipayOrigen del producto:
ChinaPuerto de embarque:
XiamenTiempo de espera:

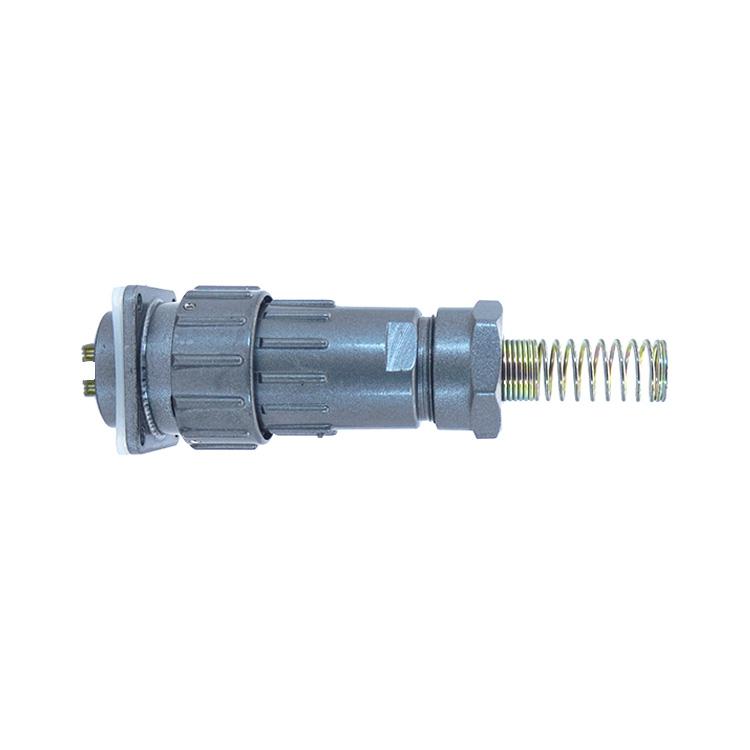

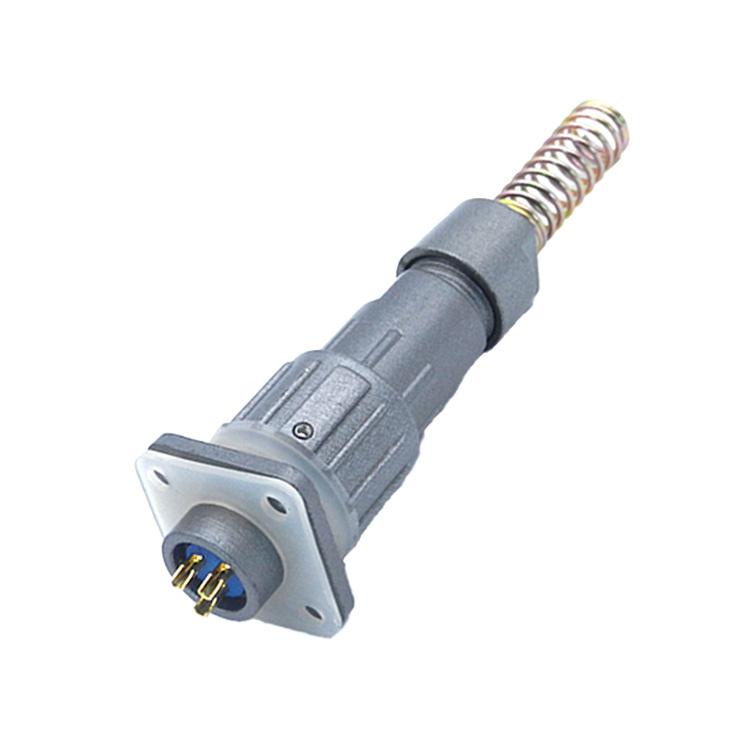

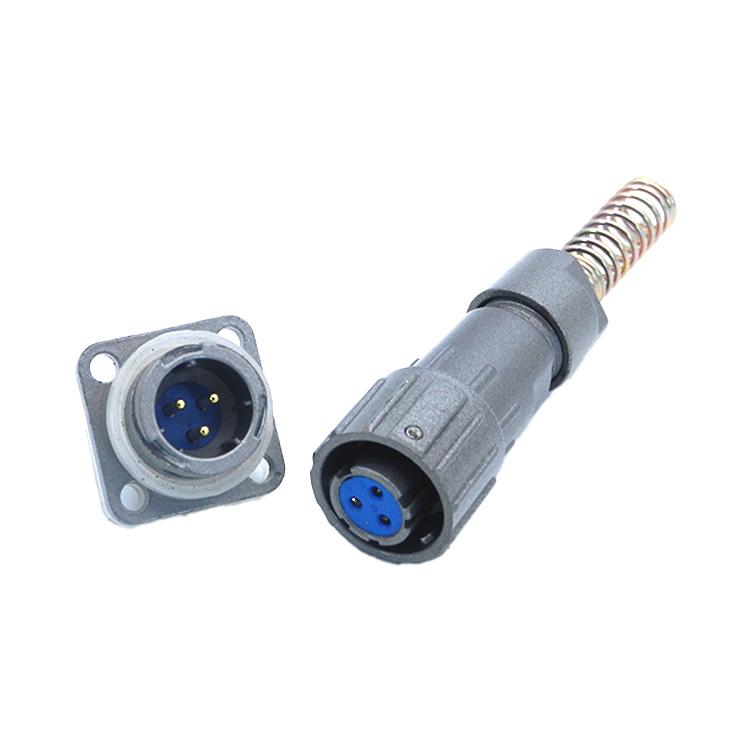

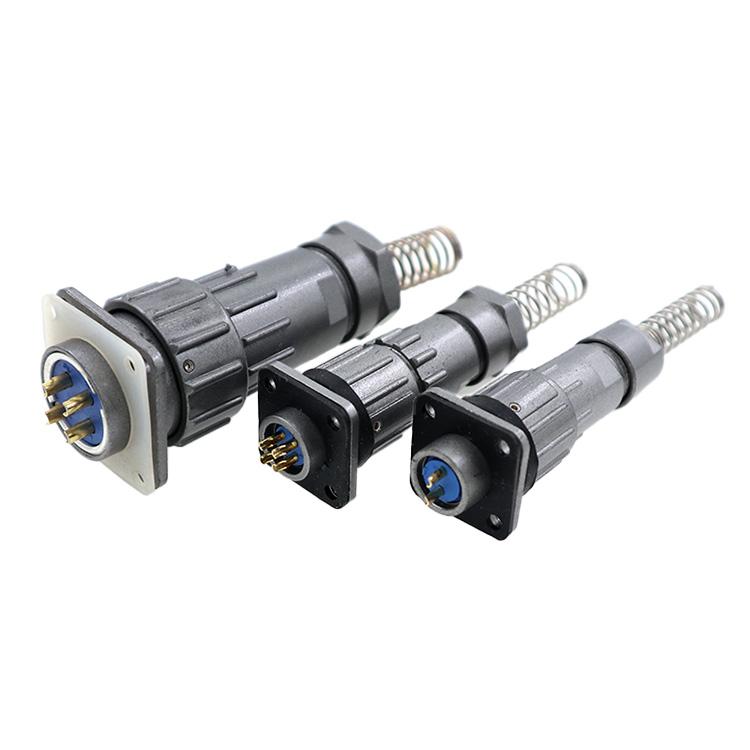

7Conector redondo impermeable tipo bayoneta serie FQ
El contacto de enchufe de Conector FQ adopta productos elásticos confiables para reemplazar la estructura tradicional de resorte helicoidal Hu
El producto tiene las características de resistencia de contacto pequeña, antivibración, resistencia al impacto y sellado fuerte. su enchufe y toma son de conexión rápida de bayoneta, fáciles de usar y cómodos de operar.
| Rango de temperatura de trabajo: | -55 ~ 100 ° C |
| Humedad: | 40 ℃ 98 ± 3% |
| Vibración: | 20-2000 HZ Aceleración 150 m /s² |
| Presión: | 4.4Kpa |
| El número de pines: | 2-55p |
| Choque: | Aceleración 490m/s² |
| Vida mecánica: | 500 veces |
| Constante Aceleración: | Aceleración 245m /s² |
Dimensiones de Conector FQ
| Enchufar | Escribe | D1 | D2 | L1 | L2 | Apertura del cable | D3 | L2 | L3 |
 | FQ14 | Φ21 | Φ12.2 | 21 | 5.4 | Φ5 | Φ5 | 31,5 | 39,5 |
| Φ6 | Φ6 | 35 | 60 | ||||||
| Φ7 | Φ7 | 35 | 60 | ||||||
| Φ8 | Φ8 | 35 | 65 | ||||||
| FQ18 | Φ27 | Φ16.6 | 21 | 5.4 | Φ6 | Φ6 | 38 | 64 | |
| Φ9 | Φ9 | 38 | 69 | ||||||
| Φ10 | Φ10 | 38 | 69 | ||||||
| FQ24 | Φ33 | Φ22.6 | 21 | 5.4 | Φ6 | Φ6 | 46 | 72 | |
| Φ10 | Φ10 | 46 | 77 | ||||||
| Φ12 | Φ12 | 46 | 77 | ||||||
| FQ30 | Φ39.5 | Φ28,6 | 21 | 5.4 | Φ14 | Φ14 | 51 | 92,5 | |
| Φ16 | Φ16 | 51 | 92,5 |
| Enchufe | Escribe | a | b | D1 | D2 | D3 |
 | FQ14 | 17 ± 0,2 | 24 | Φ14 | Φ12.2 | Φ16.8 |
| FQ18 | 20 ± 0,2 | 27 | Φ18 | Φ16.6 | Φ21.2 | |
| FQ24 | 26 ± 0,2 | 33 | Φ24 | Φ22.6 | Φ27 | |
| FQ30 | 31 ± 0,2 | 38 | Φ30 | Φ28,6 | Φ33.2 |
| Conector | Escribe | D3 | a | b | L1 | Apertura del cable | L2 |
 | FQ14 | 17,8 | 17 | 27 | 21 | Φ5 | 31,5 |
| Φ6 | 35 | ||||||
| Φ7 | 35 | ||||||
| Φ8 | 35 | ||||||
| FQ18 | 21,2 | 22 | 27 | 21 | Φ6 | 38 | |
| Φ9 | 38 | ||||||
| Φ10 | 38 | ||||||
| FQ24 | 27,2 | 26 | 33 | 21 | Φ6 | 46 | |
| Φ10 | 46 | ||||||
| Φ12 | 46 | ||||||
| FQ30 | 33,2 | 31 | 38 | 21 | Φ14 | 51 | |
| Φ16 | 51 |
* Para obtener más información, comuníquese con nosotros por correo electrónico o mediante cualquier información de contacto en la página web.
