¿Qué son exactamente? terminales de carril DIN ¿ Un bloque de terminales para carril DIN es un punto de unión para conectar, terminar y distribuir cables eléctricos en paneles de control, armarios eléctricos u otros sistemas eléctricos.
En ingeniería eléctrica, los bloques de terminales para carril DIN son componentes fundamentales que desempeñan un papel crucial en el establecimiento de conexiones eléctricas seguras y eficientes. Estos bloques de terminales están diseñados específicamente para montarse en carriles DIN (Deutsches Institut für Normung). , Proporcionan una forma práctica y organizada de gestionar múltiples conexiones eléctricas de manera compacta y accesible. Al utilizar regletas de bornes para carril DIN, los ingenieros y técnicos eléctricos pueden simplificar el proceso de cableado, mejorar la fiabilidad de las conexiones y facilitar el mantenimiento y la resolución de problemas.

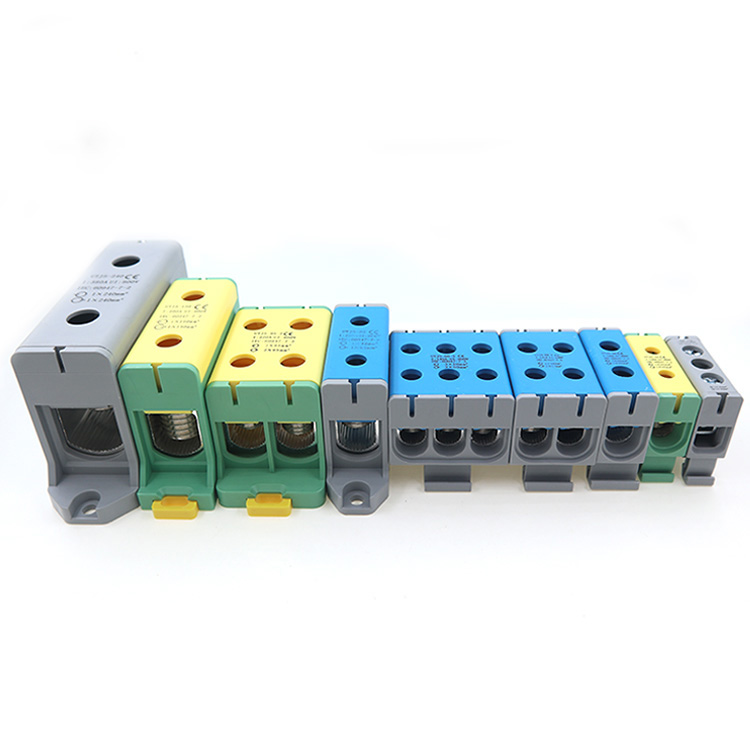

Explore todos los bloques de terminales para riel DIN
Bloques de terminales de un solo nivel: El tipo más común con una fila de conectores, adecuado para tareas de cableado sencillas.
Bloques de terminales de doble nivel: Cuentan con dos filas de conexiones, ofreciendo soluciones de cableado compactas para aplicaciones con limitaciones de espacio.
Bloques de terminales de triple nivel: Cuentan con tres filas de conexiones, lo que proporciona una mayor densidad de cableado para sistemas de control complejos que requieren una gestión eficiente de múltiples conexiones.
Bloques de terminales de tierra: Diseñados específicamente para proporcionar puntos de conexión a tierra seguros para sistemas eléctricos, generalmente marcados con colores verde-amarillo para una fácil identificación.
Bloques de terminales con tornillos: Un método de conexión tradicional que fija los cables apretando tornillos. Adecuado para diversos tamaños y tipos de cables, garantizando conexiones seguras y fiables.
Bloques de terminales con resorte: Utilizan mecanismos de resorte para fijar los cables, lo que permite una instalación rápida y sin herramientas. Ideales para aplicaciones que requieren cambios de conexión frecuentes.
Bloques de terminales enchufables: Permiten la inserción directa de cables sólidos o trenzados con casquillos. Ahorran mano de obra y garantizan conexiones firmes, ideales para cableado de alta densidad.
Bloques de terminales con fusibles: Equipados con uno o más fusibles en una sección especial abatible, que proporcionan protección contra sobrecorriente. Se utilizan habitualmente para proteger dispositivos sensibles como sensores y relés, y suelen incluir indicadores LED para mostrar el estado del fusible (fundido o intacto).
Bloques de terminales sin fusible: Ofrecen puntos de conexión fiables sin protección mediante fusible integrada. Adecuados para circuitos donde ya se proporciona protección contra sobrecorriente en otro lugar.
Bloques de terminales para barras colectoras: Se utilizan en cuadros eléctricos y paneles de distribución, y se caracterizan por su estructura simple y tamaño compacto. Permiten la distribución de potencial en barras colectoras de 10x3 mm.
Bloques de terminales de espárrago: De estructura robusta, requieren la instalación de terminales de anillo en los cables antes de apretarlos con tuercas hexagonales. Diseñados específicamente para la distribución segura de energía en la industria eléctrica.

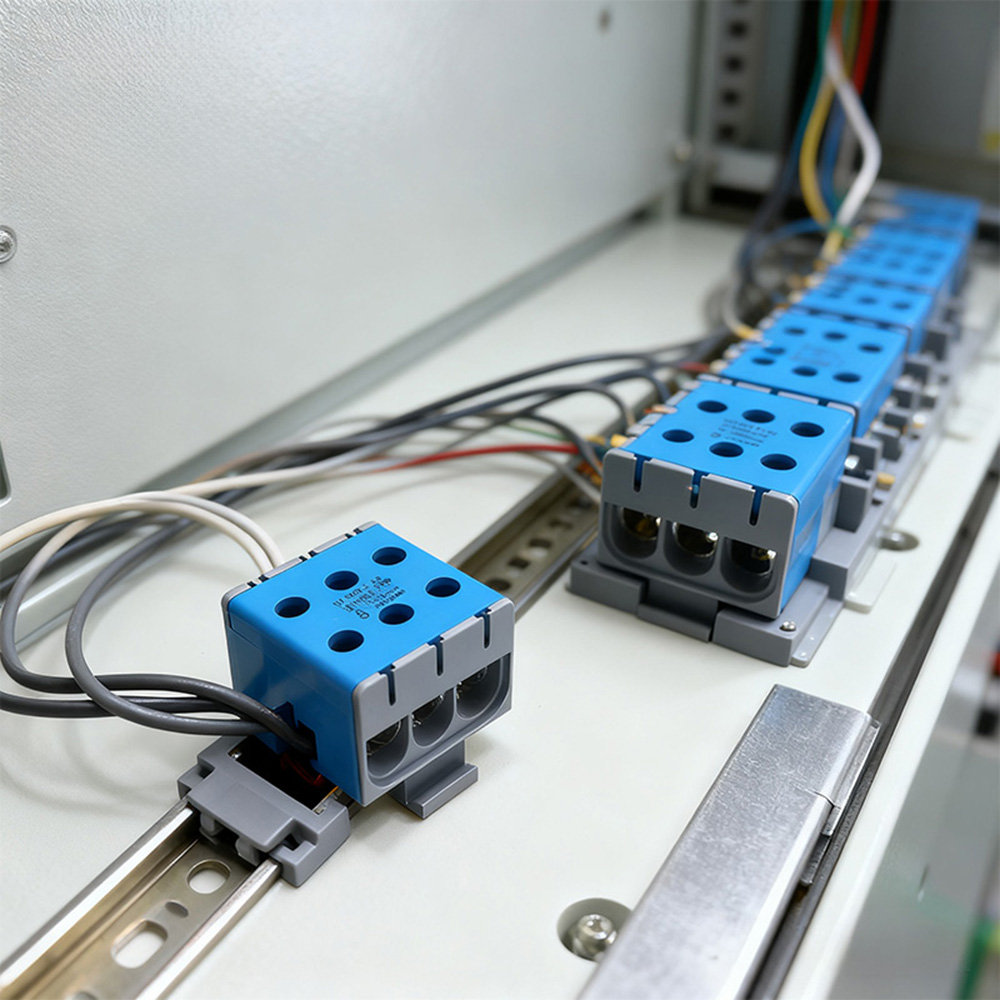

La principal función de los bloques de terminales para carril DIN es proporcionar soluciones de cableado estandarizadas y seguras para sistemas eléctricos. Se adaptan a diversos escenarios que requieren conexiones organizadas y distribución de energía/señal, abarcando tanto equipos eléctricos industriales como civiles.
Sus principales usos incluyen:
Equipos de automatización industrial: Tales como armarios de control PLC, convertidores de frecuencia y servosistemas. Se utilizan para conectar fuentes de alimentación, señales de sensores y líneas de actuadores, realizando el cableado del bucle de control.
Armarios de control eléctrico/cajas de distribución: En los cuadros eléctricos de alta y baja tensión de edificios y fábricas, se distribuye la energía, se conectan las líneas derivadas y se organiza el cableado de los circuitos principales y de control.
Instrumentos y equipos de prueba: Conecte las sondas de detección y los cables de señal para garantizar una transmisión estable de señales de precisión, facilitando al mismo tiempo la depuración y el mantenimiento de los equipos.
Transporte ferroviario y equipos de nuevas energías: Tales como cajas de control de metro, inversores fotovoltaicos y equipos de almacenamiento de energía. Se utilizan para la distribución de energía y la transferencia de línea de alta fiabilidad.
Sistemas de automatización de edificios: Cableado de sistemas centrales de aire acondicionado, monitoreo de seguridad y control de iluminación para lograr un control centralizado y la interconexión de señales.
Electrónica marina y automotriz: Se adapta a las necesidades de cableado en entornos exigentes. Garantiza la estabilidad eléctrica en condiciones de vibración mediante conexiones firmes y protección de aislamiento.
La clave para seleccionar correctamente los bloques de terminales para carril DIN reside en la compatibilidad de los parámetros eléctricos, los métodos de conexión y los escenarios de aplicación, teniendo en cuenta el espacio de instalación y los requisitos de seguridad. Siga estas dimensiones clave para la selección paso a paso:
Coincidencia de tensión/corriente nominal: En función de la tensión del circuito (por ejemplo, 24 V CC, 220 V CA) y la corriente máxima de funcionamiento, seleccione bloques de terminales con parámetros que no sean inferiores a las necesidades reales para evitar el sobrecalentamiento.
Adaptar a las especificaciones del cable: Confirme el tipo de cables que se van a conectar (sólidos/trenzado) y su calibre (p. ej., 0,5-2,5 mm²). Los orificios de conexión del bloque de terminales deben coincidir con el calibre del cable para garantizar una conexión segura.
Terminación de tornillo: Adecuado para cableado fijo y escenarios sin modificaciones frecuentes. Ofrece gran compatibilidad, se adapta a diversos calibres de cable, pero requiere el uso de herramientas.
Terminación de jaula de resorte: Cableado rápido y sin herramientas, ideal para entornos con mantenimiento frecuente o espacio limitado. Ofrece una alta eficiencia de cableado, pero a un coste ligeramente superior.
Terminación del complemento: Requiere casquillos para su uso, es adecuado para cableado de alta densidad y conexiones rápidas. Posee gran estabilidad y se utiliza frecuentemente en equipos de automatización.
Compatibilidad con rieles: Priorizar los modelos compatibles con rieles DIN estándar de 35 mm para garantizar la versatilidad de instalación.
Densidad de cableado: Para espacios limitados, elija bloques de terminales de doble o triple nivel para aumentar el número de conexiones por unidad de espacio; los bloques de terminales de un solo nivel son suficientes para escenarios generales, permitiendo un cableado más ordenado.
Funciones combinadas: Seleccione bloques de terminales de barra colectora para la distribución potencial, bloques de terminales con fusibles para la protección contra sobrecorriente y bloques de terminales de tierra dedicados (marcados en verde y amarillo) para la protección de puesta a tierra.
Protección ambiental: Para entornos húmedos, polvorientos o exteriores, elija bloques de terminales con índices de protección más altos (índice IP, por ejemplo, IP65) para evitar fallas de aislamiento.
Antiinterferencia/vibración: Para entornos vibratorios como equipos industriales y transporte ferroviario, la terminación con jaula de resorte o enchufable es más resistente al aflojamiento que la terminación con tornillo; para entornos electromagnéticos fuertes, seleccione materiales con excelente rendimiento de aislamiento (por ejemplo, PA66).
Certificación de seguridad: Dar prioridad a los productos que cumplan con normas internacionales como IEC y UL para garantizar el cumplimiento de las normas de seguridad eléctrica.
Facilidad de etiquetado: Elija bloques de terminales con posiciones de etiquetado claras o placas de identificación extraíbles para facilitar el mantenimiento posterior.
Equilibrio de costes: Opte por la terminación por tornillo (económica) para escenarios regulares; considere la terminación por resorte o enchufable solo para necesidades especiales (cableado rápido, alta fiabilidad).
No priorice el bajo costo sobre los parámetros nominales: Seleccionar bloques de terminales con corriente/voltaje inferiores a los requisitos reales puede provocar sobrecalentamiento o riesgos para la seguridad.
No ignore la compatibilidad del tipo de cable: los cables trenzados utilizados con bloques de terminación de tornillo requieren casquillos para evitar que se aflojen o que haya un mal contacto.

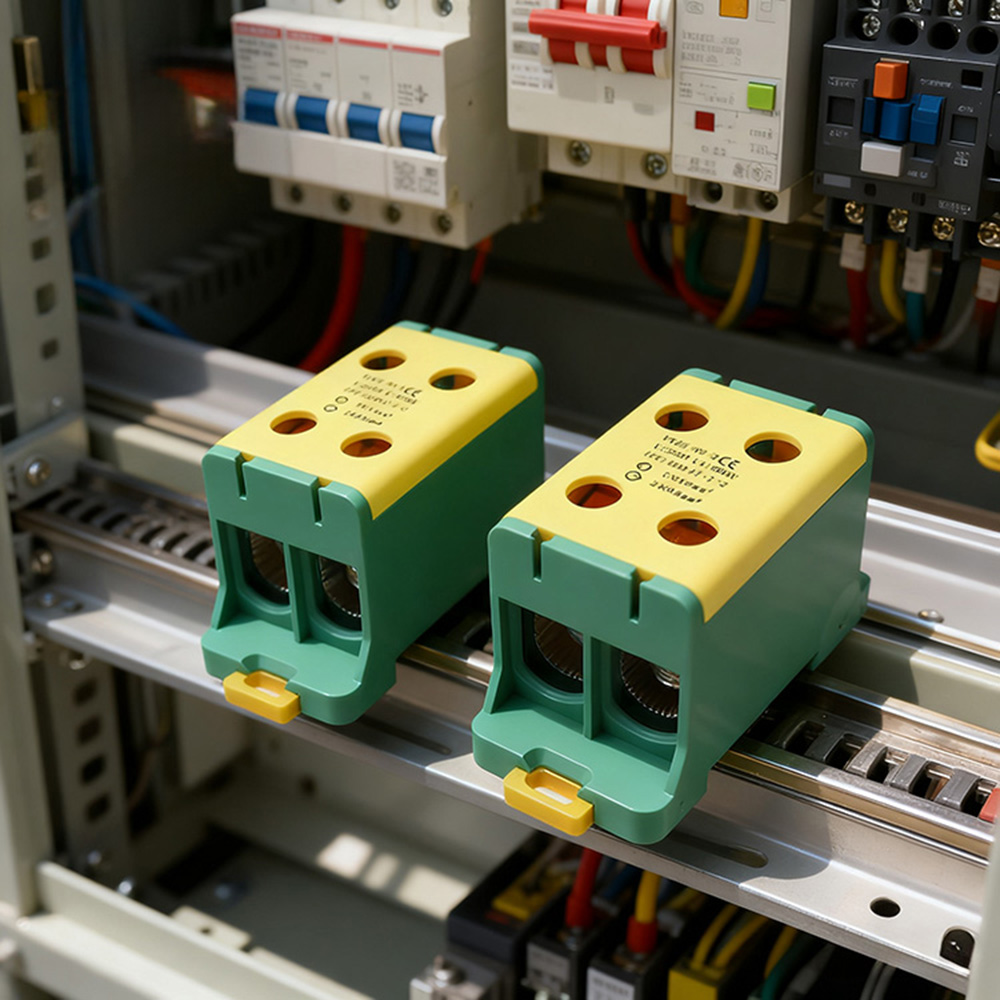

El proceso básico para usar bloques de terminales de riel DIN consiste en: "Confirmar las especificaciones de los terminales → Apagar la alimentación del circuito → Instalar los terminales en el riel guía → Cableado → Verificar que el cableado esté bien conectado → Colocar etiquetas para facilitar el mantenimiento futuro."
Los pasos operativos específicos son los siguientes:
Confirme el tipo y las especificaciones del bloque de terminales y, a continuación, desconecte la alimentación del circuito correspondiente. Compruebe con un comprobador que no haya tensión para evitar descargas eléctricas.
Nota de seguridad crítica: Nunca conecte ni instale bloques de terminales con el circuito encendido.
Alinee los clips del bloque de terminales con las ranuras del riel y deslícelo sobre el riel desde un extremo o presiónelo firmemente hasta que un clic confirme que está encajado. Si instala varios bloques de terminales, hágalo en orden, asegurándose de que queden bien ajustados. Si es necesario, fije ambos extremos con soportes de montaje para evitar que se aflojen.
Recomendación: Los rieles DIN estándar de 35 mm son universalmente compatibles con la mayoría de los modelos de bloques de terminales.
Conexión mediante tornillo: Pele de 6 a 10 mm del aislamiento del cable (evite dejar conductores excesivamente expuestos). Afloje el tornillo del terminal, inserte el conductor pelado y apriete el tornillo con una fuerza moderada.
Conexión mediante resorte: Pele el aislamiento del cable e inserte el conductor directamente en el orificio de conexión; el resorte lo sujetará automáticamente. Para extraerlo, utilice una herramienta específica o un destornillador para presionar la pestaña de liberación del resorte mientras tira del cable.
Terminación enchufable: Primero, crimpe el casquillo adecuado al cable, asegurándose de que quede bien ajustado entre el casquillo y el conductor. Inserte el casquillo directamente en el puerto enchufable del terminal hasta que encaje en su lugar.
Tire suavemente de cada cable para confirmar que las conexiones estén bien hechas. Aísle con cinta aislante los conductores expuestos para evitar cortocircuitos. Coloque etiquetas en los bloques de terminales o en el riel para indicar la función de cada terminal y facilitar el mantenimiento.
No conecte varios cables a un solo terminal a menos que el fabricante especifique que son compatibles.
Durante el cableado, distinga entre polos positivos/negativos y circuitos de alto/bajo voltaje para evitar daños en los equipos o riesgos para la seguridad.
En ambientes húmedos o con vibraciones, utilice bloques de terminales con clasificaciones de protección adecuadas e inspeccione las conexiones regularmente.
Prepare con antelación las herramientas necesarias: pelacables, destornilladores, comprobadores de tensión y casquillos (para la conexión mediante enchufe/tornillo con cables trenzados).

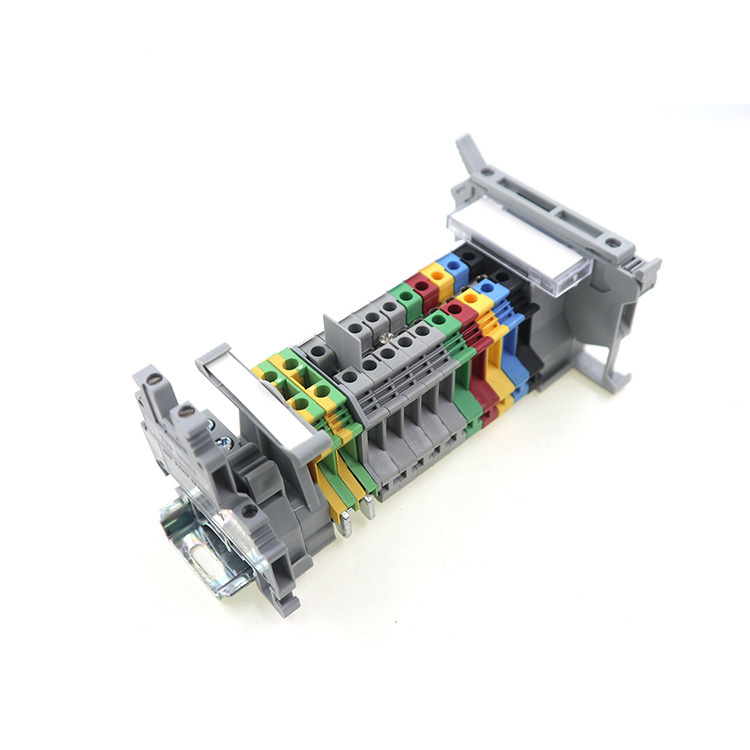

Los bloques de terminales de enlace deslizante son un tipo de bloque de terminales para riel DIN diseñado con enlaces conductores móviles (deslizadores) para simplificar la distribución del potencial y la conexión de circuitos.
El componente clave es un deslizador conductor (normalmente metálico) instalado en el bloque de terminales.
Sin necesidad de recablear, deslizar el enlace a lo largo de la fila de terminales conecta eléctricamente varios terminales adyacentes.
Mantienen la función básica de cableado de los bloques de terminales estándar al tiempo que añaden capacidades de puenteo rápido.
Ahorre tiempo de cableado: Elimine la necesidad de cables puente entre terminales, reduciendo el trabajo de conexión manual.
Configuración flexible: Ajuste el rango de puente deslizando el enlace, adaptándose a los cambios dinámicos del circuito.
Cableado ordenado: Evite los cables puente desordenados, manteniendo el interior del armario organizado y fácil de mantener.
Distribución de energía en armarios de control: Distribuya una única fuente de alimentación (por ejemplo, 24 V CC) a múltiples terminales de control.
Sincronización de señales: Conecte las líneas de señal en sistemas PLC o redes de sensores para garantizar un potencial constante.
Pruebas de circuitos temporales: Establezca o desconecte rápidamente las conexiones de puente durante la puesta en marcha del equipo.
Ya sea que diseñe un panel de control o realice el mantenimiento de sistemas eléctricos, comprender los bloques de terminales para riel DIN es fundamental para un cableado seguro y eficiente. Estos componentes se han consolidado como una parte esencial de los sistemas eléctricos modernos, con un papel insustituible en la creación de conexiones eléctricas confiables, la distribución de energía y la transmisión de señales. Desde el cableado eléctrico residencial más sencillo hasta los complejos sistemas de automatización industrial, los bloques de terminales para riel DIN son los héroes anónimos que garantizan el correcto funcionamiento de los equipos eléctricos.
De cara al futuro, el desarrollo continuo de los bloques de terminales para carril DIN —impulsado por tendencias como la miniaturización, la inteligencia, los nuevos materiales y el respeto al medio ambiente— mejorará aún más su rendimiento y ampliará sus aplicaciones. Estos avances les permitirán satisfacer las necesidades cambiantes de diversas industrias y contribuir al desarrollo de sistemas eléctricos más eficientes, fiables y sostenibles. Ya sea en la búsqueda de la innovación tecnológica en fábricas inteligentes, el desarrollo de fuentes de energía renovables o la mejora de los electrodomésticos cotidianos, los bloques de terminales para carril DIN seguirán desempeñando un papel crucial y en constante evolución en el mundo de la ingeniería eléctrica.
