Los conectores de cable impermeables mantienen sus cables protegidos de la lluvia, el polvo y la humedad. Sin ellos, la corrosión puede arruinar las señales y hacer que los equipos fallen rápidamente. Muchos creen que la instalación requiere habilidades especiales, pero esta guía muestra pasos sencillos para la instalación de conectores de cable impermeables. Obtendrá consejos fáciles de cableado DIY que funcionan para proyectos domésticos o trabajos profesionales.

Volver al contenido

Comprender los conectores impermeables: tipos y selección

Estas piezas protegen los cables en lugares difíciles como exteriores o cerca del agua. Conozca lo básico antes de empezar. Esto le ayuda a elegir el adecuado para sus necesidades.

Tipos comunes de conectores impermeables (explicación de las clasificaciones IP)

Los conectores de la serie M fijan los cables con un cuerpo roscado. Las tuercas prensaestopas se ajustan alrededor de los cables para lograr un sellado hermético. Los tipos en línea unen cables a mitad del recorrido sin carcasas grandes.

Las clasificaciones IP indican los niveles de protección. IP67 bloquea el polvo y soporta inmersiones breves en agua. IP68 va más allá con una sumersión completa hasta ciertas profundidades. Compruebe el número para que coincida con los riesgos de su instalación.

Para luces exteriores, IP67 suele funcionar bien. En embarcaciones, elija IP68 para combatir la humedad constante.

Elegir el conector adecuado para la aplicación

Observe primero el lugar. Las líneas sumergidas necesitan sellos más resistentes que las expuestas. El calibre del cable también importa: un AWG más grueso como 12 necesita ajustes más grandes.

La corriente y el voltaje desempeñan un papel importante. Las luces de jardín de bajo voltaje usan conectores de 12 V. Los equipos marinos de alta potencia requieren 24 V o más con pines gruesos.

Piense en las decoraciones navideñas exteriores. Use IP65 para lluvias ligeras. Para bombas de piscina, elija IP68 para evitar descargas.

Lista de herramientas esenciales

Reúna estas herramientas antes de comenzar:

· Pelacables para cables de 14-22 AWG.
· Herramienta de engaste con matrices para el tamaño de su cable.
· Pistola de calor para tubos termorretráctiles.
· Grasa dieléctrica o sellador.
· Multímetro para pruebas.

Las herramientas de calidad duran más. Un pelacables barato puede dañar los cables y provocar roturas. Calibre su herramienta de engaste para obtener fijaciones firmes.

Volver al contenido

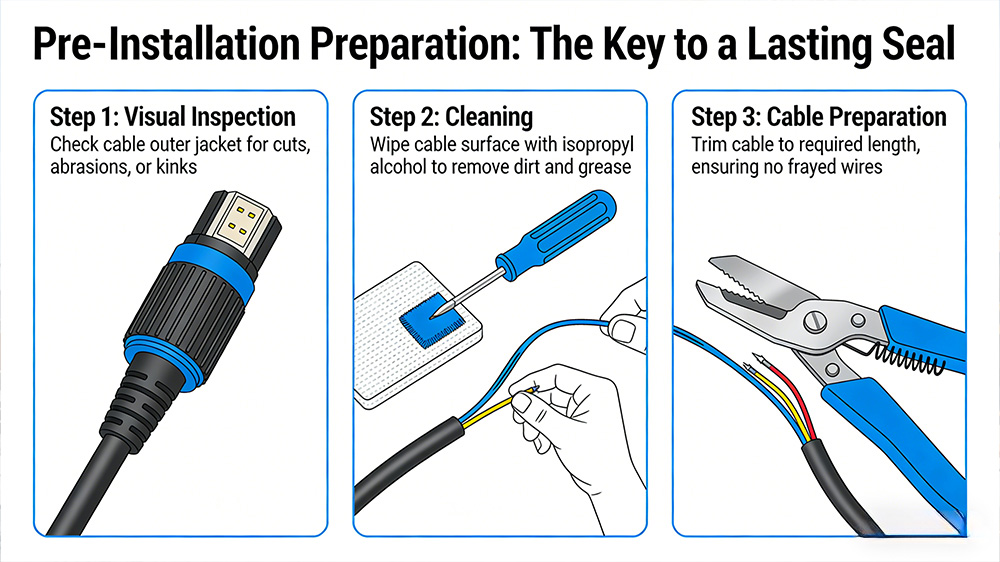

Preparación previa a la instalación: la clave para un sellado duradero

La preparación evita fugas posteriores. Si omite este paso, el agua se filtrará. Siga estos pasos para lograr uniones resistentes.

Inspección y preparación del cable

Revise los cables en busca de cortes o deshilachados. Enderécelos. Retire 1/4 de pulgada de aislamiento; no corte el cobre del interior.

Limpie la cubierta exterior. Los aceites o la suciedad bloquean los sellos. Use toallitas con alcohol para obtener una superficie seca.

Una mala preparación provoca un 30% más de fallos en áreas húmedas, según pruebas de campo.

Configuración del cableado y comprobación de polaridad

Haga coincidir correctamente los colores: rojo con positivo, negro con tierra. Los pines deben alinearse en configuraciones de varios cables.

Pruebe ahora con un multímetro. Ajústelo a continuidad y toque los extremos con las sondas. Si no hay pitido significa que hay una interrupción; corríjala pronto.
Este paso ahorra horas. Una polaridad incorrecta quema los equipos al encenderlos.

Comprendiendo los prensaestopas y las juntas tóricas

Los prensaestopas comprimen goma alrededor de los cables. Las juntas tóricas se colocan dentro de las carcasas para obtener bloqueos adicionales.

Coloque las juntas tóricas planas, no retorcidas. Lubríquelas ligeramente con grasa para deslizamientos fáciles.

Un ajuste incorrecto deja pasar agua. Un buen prensaestopas mantiene la presión como la válvula de un neumático de bicicleta.

Volver al contenido

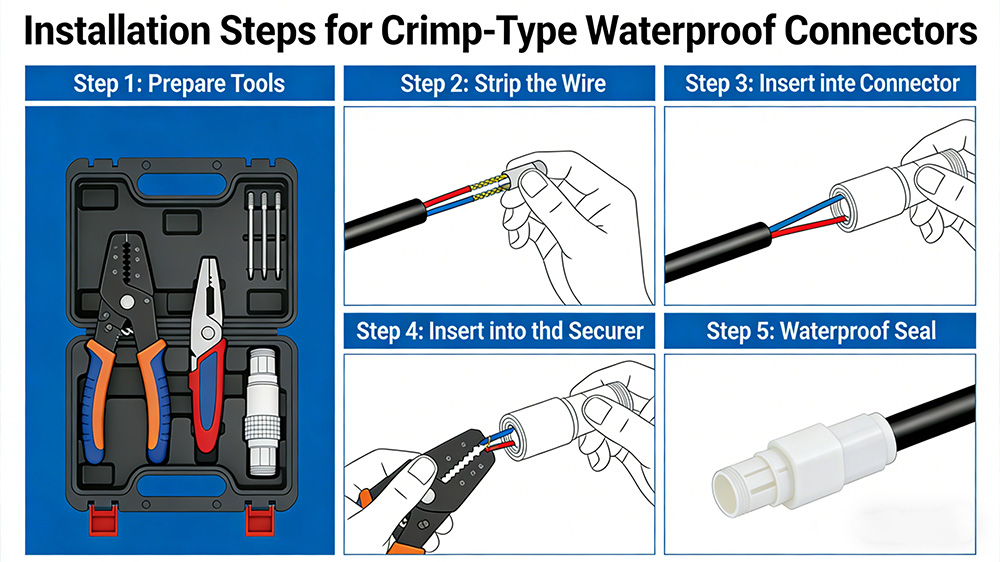

Instalación paso a paso de conectores de estilo compresión

Los tipos de compresión aplastan los sellos con firmeza. Son comunes para instalaciones fijas. Vaya despacio para obtener los mejores resultados.

Terminación de cables (consideraciones sobre engarzado frente a soldadura)

Engarce para mayor rapidez: apriete los terminales sobre los extremos desnudos. Use la matriz adecuada para evitar superficies planas.

Suelde para obtener resistencia en entornos con vibraciones. Caliente la unión, añada fundente y luego estañe. Cubra con tubo termorretráctil adhesivo para protección contra la humedad.

Pruebas de tracción de los engarces: tire con fuerza; debería soportar 10 libras. Los débiles fallan con el viento.

La soldadura requiere práctica, pero supera a los engarces en aire salino.

Montaje del cuerpo del conector

Deslice primero la tuerca sobre el cable. Nunca lo olvide: es un error muy común.

Introduzca los cables pelados en el inserto. Empuje hasta que los pines queden completamente asentados.

Cierre el cuerpo con un clic. Alinee cualquier guía para evitar cortocircuitos.

Lograr una compresión óptima para la resistencia al agua

Apriete primero la tuerca a mano. Añada un cuarto de vuelta con alicates.

Aplique un par de apriete de 5-7 pulgadas-libra si tiene una llave. Demasiada fuerza aplasta la goma; muy poca deja entrar gotas.

Pruebe agitando: sin movimientos significa un buen sellado. Este método reduce las fugas a la mitad en trabajos de bricolaje.

Volver al contenido

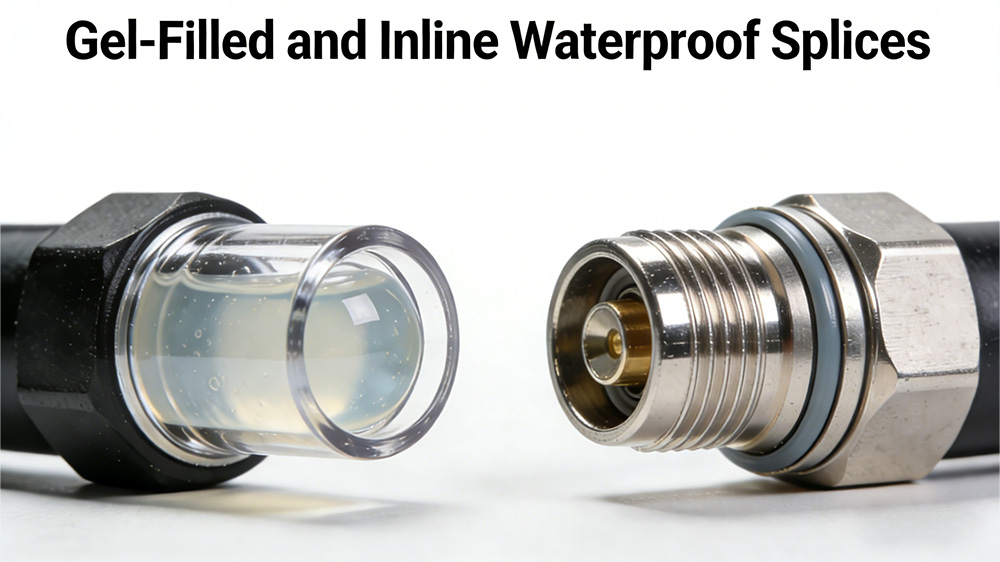

Uso de empalmes impermeables rellenos de gel y en línea

Los empalmes unen cables cortados. Los tipos con gel rellenan los huecos con una sustancia viscosa. Úselos cuando no pueda acceder a los extremos.

Las ventajas de los conectores rellenos de gel

El gel expulsa el aire y el agua. Permanece blando, sin endurecimiento completo.

Ideales para baja tensión como riego de 24 V. En cajas de aspersores, bloquean el barro y la lluvia.

Un estudio muestra que los empalmes con gel duran 5 años más que la cinta en el suelo.

Instalación de kits de empalme impermeables termorretráctiles

Pele ambos cables 1 pulgada. Retuerza los extremos juntos.

Deslice el tubo termorretráctil encima, con adhesivo en el interior. Aplique calor desde el centro hacia afuera; observe cómo sale el pegamento.

Superponga 1/2 pulgada más allá de la unión. La fusión completa sella como una tubería pegada.

Conexión y sellado de derivaciones en línea

Corte el cable sobrante para ajustarlo. Enrolle los excesos de forma ordenada para evitar tirones.

Introduzca en la carcasa en línea. Selle los extremos con tapas o tuercas.

En tendidos como luces de cercas, esto mantiene las líneas ordenadas. De lo contrario, la tensión rompe los sellos rápidamente.

Volver al contenido

Pruebas y mantenimiento posteriores a la instalación

Realice pruebas de inmediato. El cuidado los mantiene funcionando durante años. Ignorarlo provoca que los problemas se acumulen.

Realización de comprobaciones finales de integridad

Rocíe agua ligeramente sobre la unión. ¿Sin gotas después de 5 minutos? Está bien.

Comprueba la continuidad de nuevo. Enciende con poca potencia—vigila si hay calor o chispas.

Mueve los cables con cuidado durante las pruebas. La tensión muestra los puntos débiles.

Mejores prácticas de inspección para una mayor durabilidad

Revisa anualmente las tuercas y las fundas. Las grietas significan que debes reemplazarlas pronto.

Los rayos UV deterioran el plástico rápidamente bajo el sol. Cubre las partes expuestas si puedes.

Limpia la grasa con un paño. La suciedad oculta el desgaste.

Solución de problemas de fallos comunes de instalación

¿Hay agua dentro? Comprueba la profundidad de la tira o el ajuste de la tuerca.

¿La señal se pierde? Vuelve a engarzar o a soldar los pines.

¿El ajuste está flojo? Prensaestopas del tamaño incorrecto—cámbialo.

Repara pronto para ahorrar tener que rehacer todo el cableado.

Volver al contenido

Conclusión

Los conectores de cable impermeables protegen tus instalaciones del peor clima. Prepáralos bien, ensámblalos correctamente y realiza pruebas exhaustivas para obtener sellados duraderos. Sigue estos sencillos pasos de cableado DIY y evitarás errores comunes. Toma tus herramientas hoy y haz que tu próximo proyecto sea totalmente hermético. Tu equipo te lo agradecerá con años de funcionamiento sólido.
