Seleccionar el conector eléctrico correcto para una aplicación industrial no es un detalle menor de adquisiciones; es una decisión de ingeniería de misión crítica. En la automatización de fábricas, la manufactura pesada y los sistemas de distribución de energía, un solo punto de falla en la interfaz de conexión puede provocar graves riesgos de seguridad, costosos tiempos de inactividad en la producción y extensos daños a los equipos. Navegar por los miles de modelos de conectores en el mercado puede resultar abrumador. Esta guía completa proporciona a los arquitectos de sistemas, ingenieros eléctricos y compradores un marco de ingeniería paso a paso para elegir el conector exacto adecuado para cualquier entorno industrial hostil.
Todo proceso de selección de conectores debe comenzar con un análisis riguroso de la carga eléctrica. Debe determinar no solo la corriente y el voltaje de funcionamiento continuo, sino también las demandas de picos de sobretensión potenciales durante los arranques de motores o fallas del sistema.
Es vital aplicar una curva de reducción térmica. A medida que la temperatura ambiente en una instalación industrial aumenta, la capacidad de transporte de corriente del conector disminuye. Una regla general para aplicaciones industriales de alta potencia es seleccionar un conector con una clasificación de amperaje de 20% a 30% superior a su carga continua máxima calculada. Este margen de seguridad previene el calentamiento por efecto Joule, garantiza una baja resistencia de contacto y prolonga la vida útil del revestimiento de los terminales.
Los entornos industriales exponen los componentes al polvo en suspensión, salpicaduras de agua, rocío de aceite y productos químicos corrosivos. Evaluar la clasificación de protección de ingreso (IP) no es negociable. Para paneles de control en interiores, un gabinete estándar puede ser suficiente, pero para conexiones de maquinaria externa, necesita un sellado garantizado. Asociarse con un experto fabricante de conectores impermeables garantiza que sus conexiones IP67 o IP68 utilicen juntas tóricas de silicona de alta elasticidad que no se degradarán bajo choque térmico.
Además, considere el material de la carcasa. El plástico ABS comercial estándar se agrietará bajo la exposición a los rayos UV o lavados químicos. Para entornos difíciles, especifique carcasas hechas de zinc fundido a presión, aluminio anodizado o termoplásticos de alto rendimiento como PA66 (Nylon) que ofrecen una resistencia superior a los impactos y a los productos químicos.
Los equipos industriales rara vez son estacionarios. Los motores de maquinaria, los sistemas de tránsito ferroviario y los brazos robóticos generan vibración armónica continua y golpes físicos repentinos. Una conexión de ajuste por fricción básica eventualmente se aflojará por la vibración, causando pérdida intermitente de señal o formación de arcos severos.

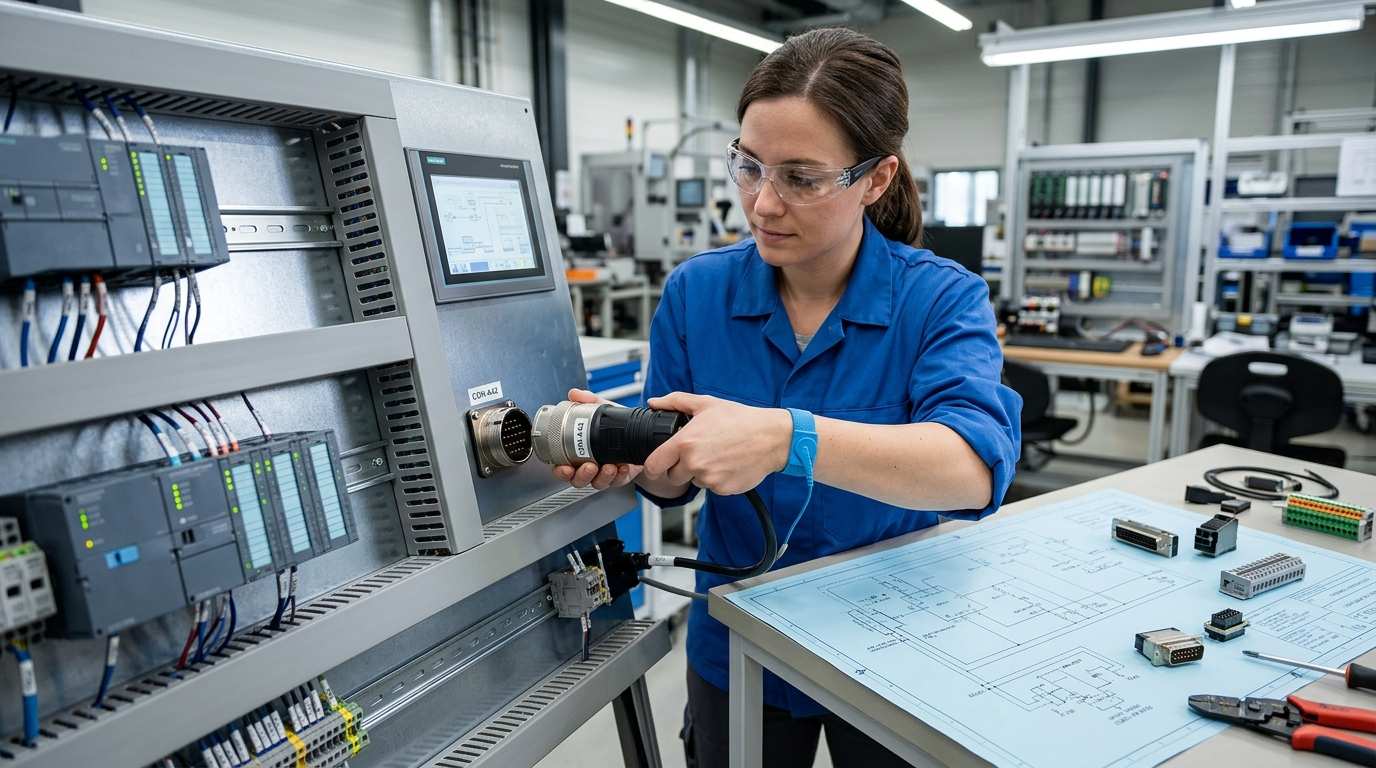

Para estos entornos dinámicos, los ingenieros deben especificar una retención mecánica robusta. Los conectores circulares industriales de servicio pesado emplean frecuentemente acoplamientos roscados, cierres de bayoneta o mecanismos de autobloqueo de empujar y tirar (push-pull). Estos diseños proporcionan retroalimentación táctil al acoplarse y garantizan que la conexión no pueda romperse físicamente sin la desconexión mecánica deliberada por parte de un operador.
La disposición física de su sistema dicta el factor de forma del conector. Para armarios de control internos densos donde el espacio y el cableado ordenado son primordiales, los bloques de terminales eléctricos montados en riel DIN son el estándar de la industria, lo que permite una distribución de energía organizada y una rápida resolución de problemas.
Además, considere cómo se termina el cable en el pin de contacto. Si bien la soldadura tradicional es confiable, es lenta y requiere mano de obra calificada. Los conectores industriales modernos favorecen cada vez más el crimpado automatizado o los terminales de resorte a presión sin herramientas. Estos métodos aceleran drásticamente el tiempo de instalación en campo a la vez que eliminan el error humano asociado con un torque de tornillos inadecuado.
| Categoría de requisito | Métrica clave de ingeniería | Ejemplo de aplicación |
|---|---|---|
| Potencia y voltaje | Amperaje máximo (A), rigidez dieléctrica (V), reducción de potencia. | Bancos de baterías de alta corriente, fuentes de alimentación para servomotores. |
| Sellado ambiental | IP65 (polvo/salpicaduras) frente a IP68 (inmersión continua). | Matrices fotovoltaicas solares para exteriores, electrónica marina. |
| Vibración y bloqueo | Ciclos de acoplamiento, bloqueo roscado frente a bloqueo de presión. | Brazos robóticos, vagones de tránsito ferroviario, vehículos mineros pesados. |
| Material y revestimiento | Oro (datos) frente a plata (potencia), carcasa de PA66 frente a aleación de zinc. | Dispositivos médicos de precisión, plantas de procesamiento químico. |
Debe calcular tanto la corriente de funcionamiento continuo como la corriente de pico de sobretensión. Los ingenieros también deben aplicar una curva de reducción de potencia térmica, seleccionando normalmente un conector con una capacidad nominal entre un 20 % y un 30 % superior a la carga continua máxima para evitar el sobrecalentamiento.
El chapado en oro proporciona una resistencia excepcional contra la oxidación y la corrosión por fricción, lo que lo hace ideal para datos de sensores de bajo voltaje. El chapado en plata ofrece una conductividad térmica y eléctrica superior, lo que lo convierte en la opción estándar para la transmisión de energía de alta corriente.
Para entornos de fábrica en interiores con polvo ligero, IP65 suele ser suficiente. Para aplicaciones en exteriores expuestas a lluvia intensa, elija IP67. Si el conector va a sumergirse continuamente en agua o se colocará en zanjas subterráneas, se requiere estrictamente una clasificación IP68.
Diseñar un sistema industrial resiliente requiere asociarse con un experto en conectividad de confianza. En Xiamen Olink, diseñamos y fabricamos una cartera integral de conectores metálicos circulares confiables, bloques de terminales de precisión y soluciones de arneses de cables personalizados. Con el respaldo de estrictas certificaciones ISO9001 y UL, nuestro equipo técnico está listo para ayudarle a seleccionar el conector perfecto para sus aplicaciones más exigentes. Contáctenos hoy mismo para analizar sus necesidades de ingeniería.
